シグナル・アナライザは既に生成された信号を解析する一方で、スペクトラム・アナライザは周波数を発見したり、実際に周波数を生成したりするために使用されます。

スペクトラム・アナライザはリアルタイムでスペクトラム解析を行い、解析される信号の種類によって、瞬時の電力、ピーク電力、電圧、または電流を測定します。また、これは回路やデバイスの電磁干渉を監視するためにもよく使用されます。

一方、シグナル・アナライザは既に存在する信号のみを測定でき、周波数の発見や解析には使用できません。主な目的は、ユーザーが電子回路の問題を特定し、回路がどのように動作しているのかを理解できるようにすることです。

図２　オシロスコープとシグナル・アナライザ

オシロスコープとその使用方法を詳しく知りたい方は、当社のオシロスコープ基本ガイドをご覧下さい。また、当社の商品リストページから新品および中古製品を含むオシロスコープの全品がご覧いただけます。

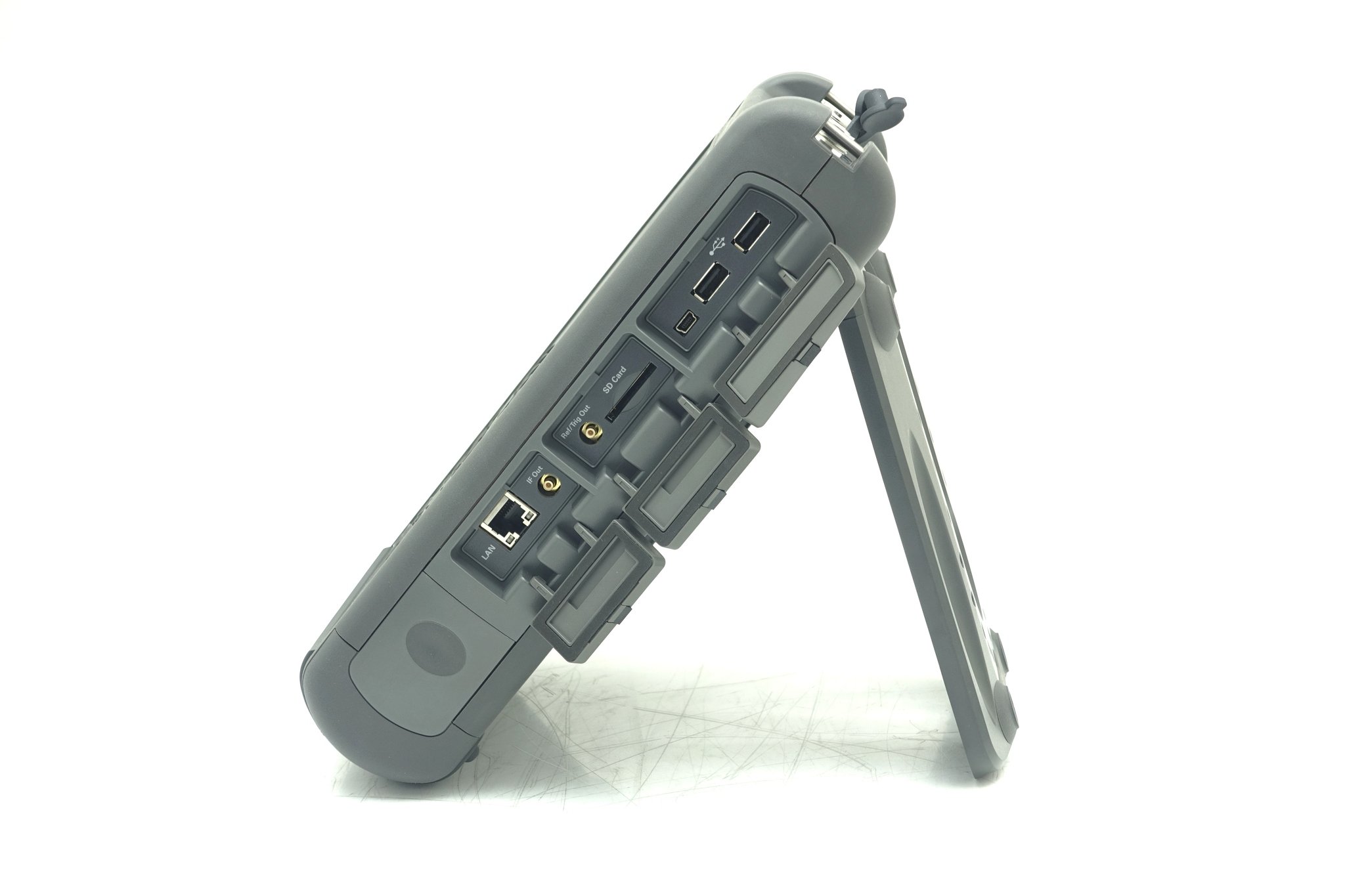

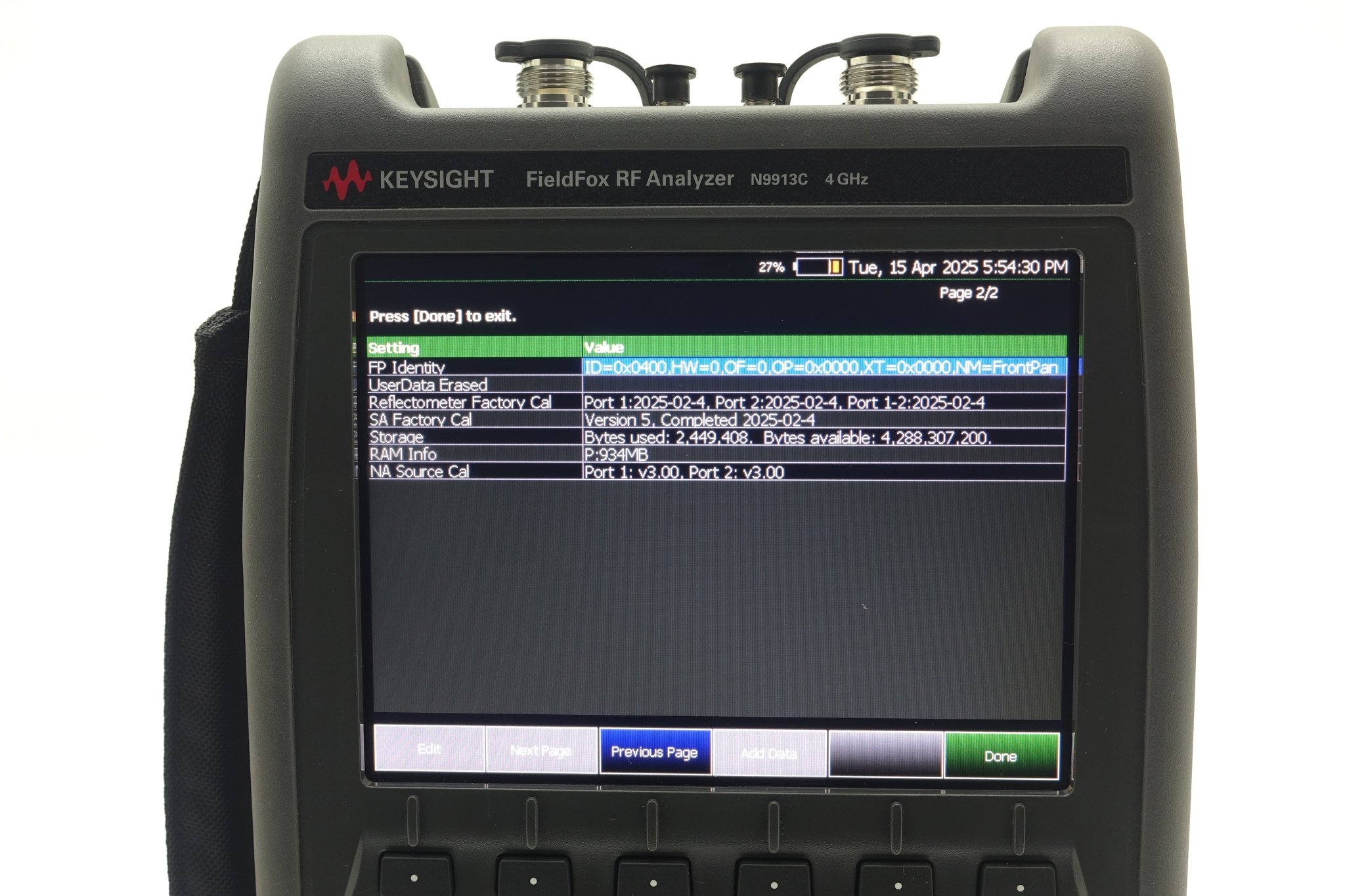

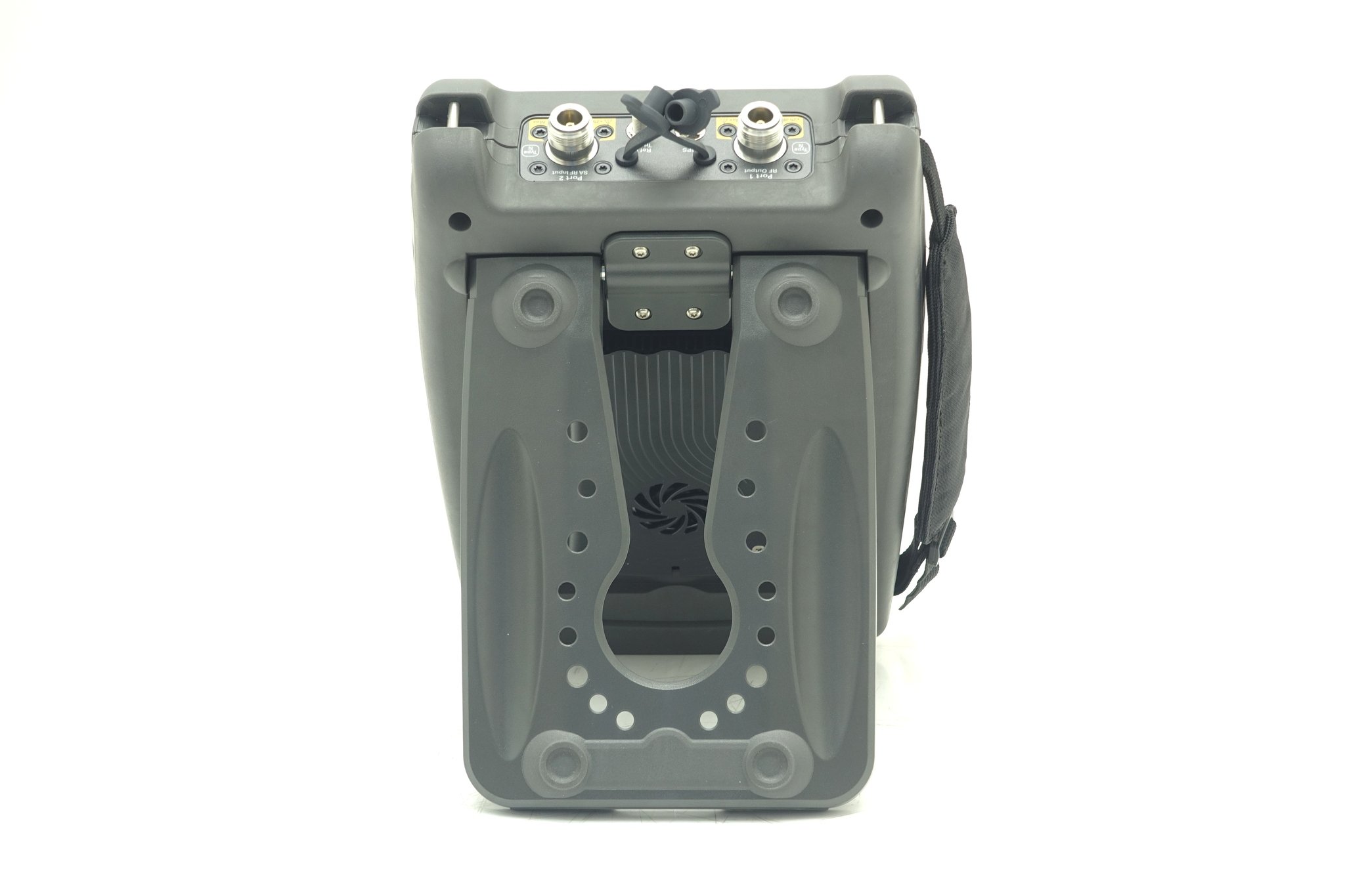

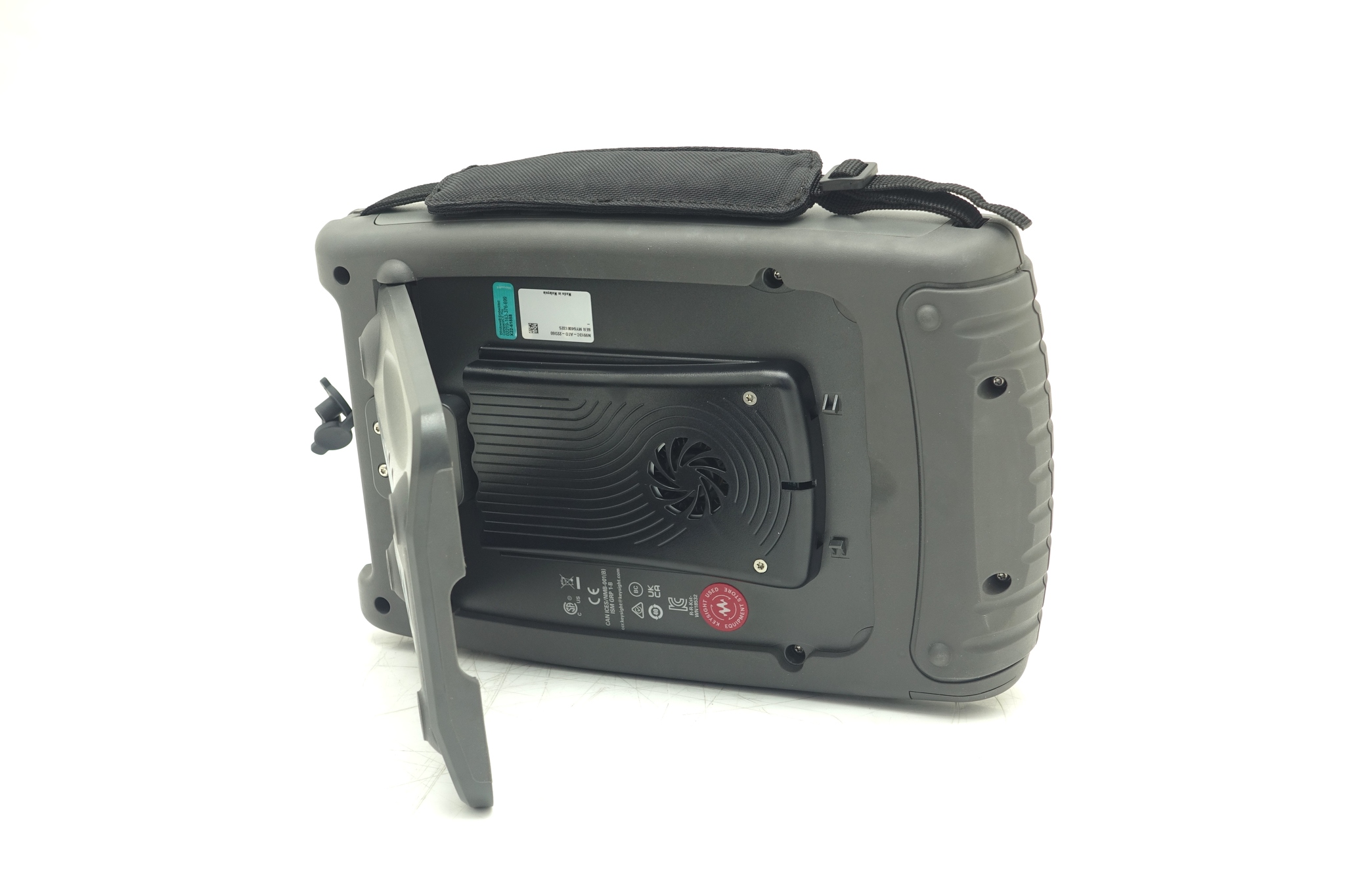

ネットワーク・アナライザは送信信号と受信信号の両方を調査することで、有線または無線ネットワークの性能をテストするために使用されます。
シグナル・アナライザとは異なり、送信信号と受信信号の両方を詳細に分析し、テスト対象デバイス上の信号をリアルタイムに分析します。
一方で、シグナル・アナライザは信号が生成された後のデータのみを分析します。

ネットワーク・アナライザは分析を実行し、信号が目的地に到達するのを妨げる問題を検出することもでき、ケーブル配線、コネクタ、機器の故障などの問題を検出できます。また、干渉や信号損失などのRFスペクトラムとWi-Fiの問題の解決にも役立ちます。

シグナル・アナライザは電子回路における問題を特定し、回路がどのように動作しているのかを理解するために使用され、複数の信号やデバイス間の電磁干渉の監視も可能です。これは、無線信号や他の強力な干渉源を使用する回路のテストとデバッグに役立ちます。

位相雑音は、無線通信を妨害したり、干渉したりするタイプの信号です。これは無線周波数スペクトラムで動作するデバイスにとって問題となります。位相雑音が特定の周波数全体で共通している場合、他の信号をかき消す可能性があるからです。

位相雑音の種類は多く、それぞれが無線技術に異なる影響を与える可能性があります。シグナル・アナライザは異なる周波数での位相雑音を測定することで、無線通信が何らかの干渉保護を必要とするかどうかを判断するのに役立ちます。

デバイスの位相雑音をシグナル・アナライザで測定するには、デバイスを受信機の入力に接続することで、無線通信デバイスを通じて送信される位相雑音の量を測定することができます。

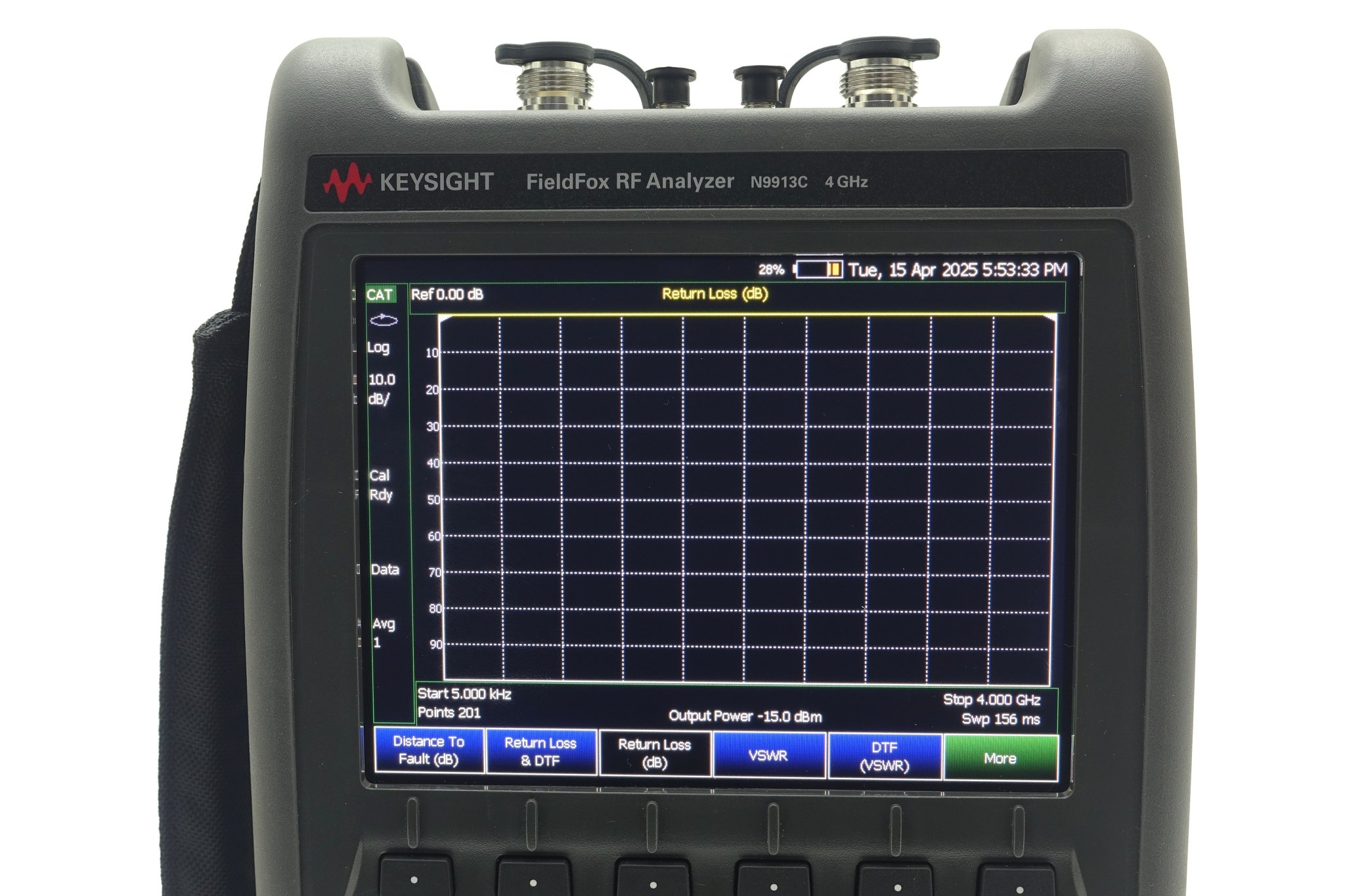

リターン・ロスは特定のポイントでどれだけの信号が反射、または無駄になっているのかを測定するものであり、送信時に失われるエネルギーの量を測定するものです。スペクトラム・アナライザを使用してリターン・ロスを測定することで、無線接続の電力と効率を向上させることができます。

リターン・ロスが高すぎる場合、システム内の電力管理に問題がある可能性があります。シグナル・アナライザはリターン・ロスが高すぎるかどうかを判断し、解決が必要なハードウェアの問題を見つけるのに役立ちます。デバイスは電力管理設定が正常な無線通信の要件を満たしていない場合に通知をします。

デバイスのリターン・ロスをシグナル・アナライザでテストするには、送信機に接続された同軸ケーブルの端にスペクトラム・アナライザを接続します。デバイスは、信号がケーブルを通過して目的の受信者に到達した後に失われる量を判断します。

スペクトラム・アナライザを使用してリターン・ロスを測定する方法の詳細については、「機能リソース」で基本的なスペクトラム・アナライザの技術概要とアンテナのリターン・ロスの測定方法の例を参照してください。
